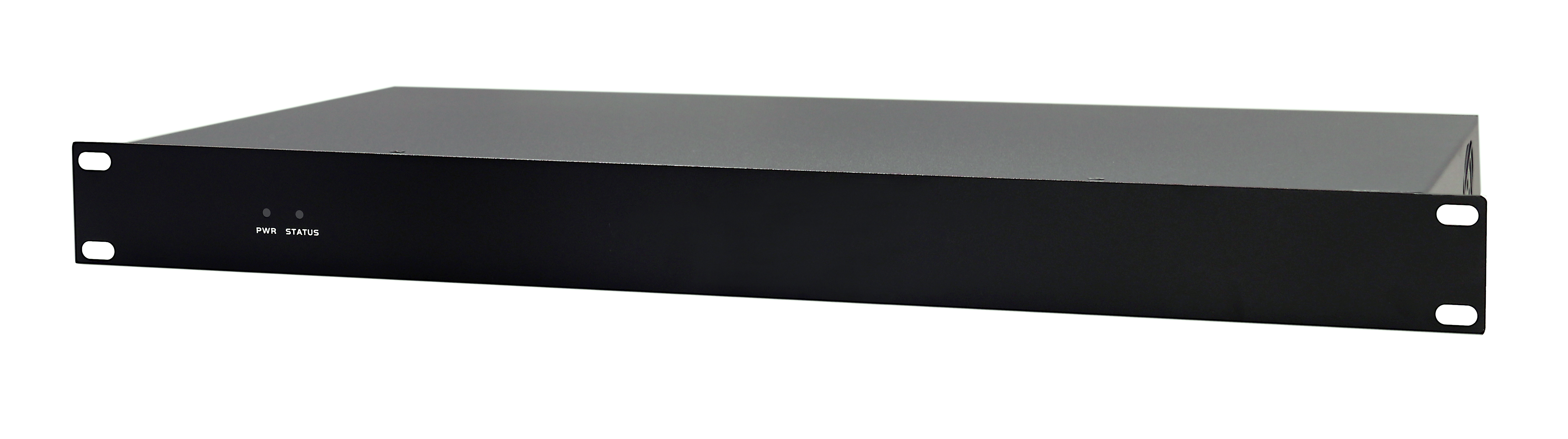

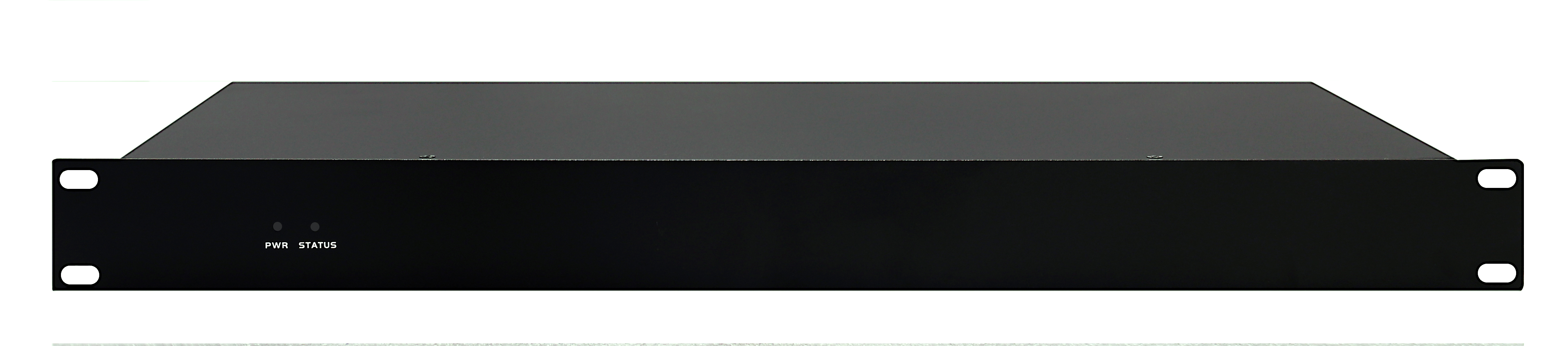

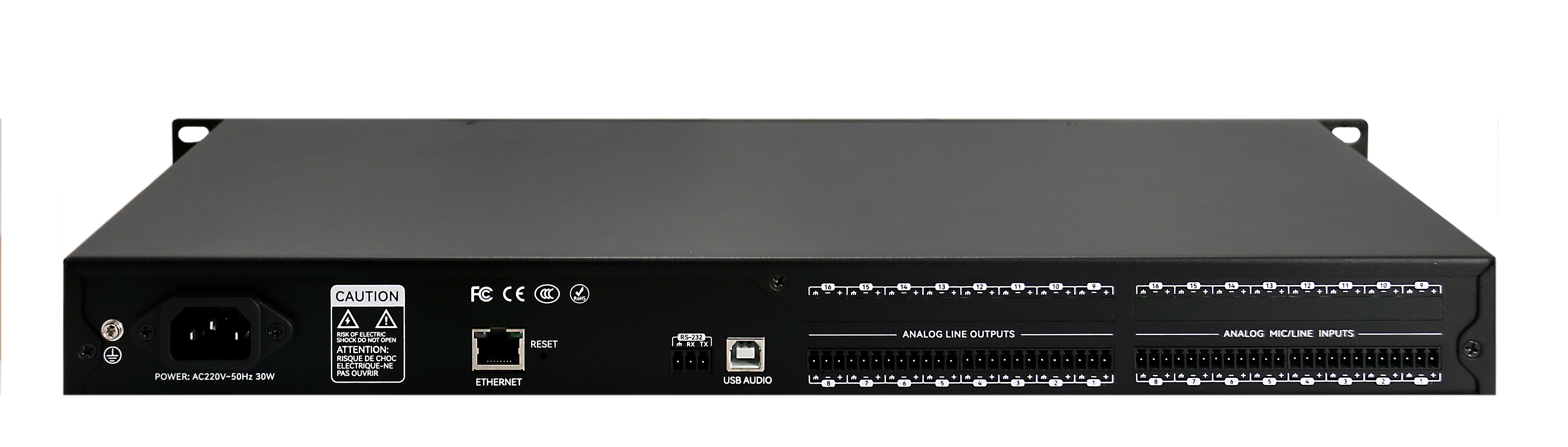

音频处理器 MX-MA88

功能说明

8进8出数字音频处理器采用业界领先的ADI DSP SHARC 21489，40bit DSP浮点运算引擎最高工作频率可达450M Hz。
提供AFC、AGC、AEC、AM、ANS等核心处理模块，拥有非常多的控标项，如：用户操作界面、具备声、光、电的控制能力等。
可满足各类场所音频处理器和传输的需求，如会议室、多功能厅、会议中心、礼堂、行政中心等。

主要特性

• 模拟输入通道：8
• 模拟输出通道：8
• 处理器：ADI SHARC 21489@450 MHz SIMD
• DSP处理能力：400 MIPS，1.6 GFLOPS
• 采样率：48 kHz，± 100 ppm
• THD+N：<-100dB @17dBu
• 输入动态范围：110dB
• 输出动态范围：112dB
• 4路GIPO；
• 1路RS232；
• 1路RS485；
• 内置USB声卡。支持音乐播放、录制和软视频会议（如：ZOOM，腾讯会议，钉钉会议等）；
• 总线式AEC，尾长时间：512ms，收敛率：60dB/S, 回声消除幅度：60dB；
• 独立通道的AFC（反馈抑制），采用陷波式算法，传声增益提升幅度：10dB；
• 噪声抑制（ANS），信噪比提升18dB；
• 8段英式参量均衡，提供5种滤波器选择：Parametric、Lowshelf、Highshelf、Lowpass,Highpass；
• 提供终端用户订制操作界面，最大支持30台设备同一个界面管理；
• 具有中央控制功能，可对系统中的电源、信号切换、环境控制、音频；
• 等整体控制，实现一键开启系统所需要的功能；

技术参数

• 处理器：ADI SHARC 21489
• 采样率/量化位数：48K/24bit
• 模拟输入、输出通道数量：8 x 8
• 输入增益：0/6/12/18/24/30/36/42/48dB
• 幻象电源：+48V/10mA max
• 频率响应（20~20kHz）：±0.5dB
• 最大电平：+18dBu
• THD+N：<-100dB @17dBu
• 输入动态范围：110dB
• 输出动态范围：112dB
• 通道隔离度 @1kHz：108dB
• 输入阻抗（平衡接法）：5.4KΩ
• 输出阻抗（平衡接法）：600Ω
• 系统延时：<3ms
• 工作电源：AC 220V,50Hz
• 尺寸（宽x深x高）：482 x 200 x 45mm
• 运输重量：3KG
